C-hylser 6-300 mm²

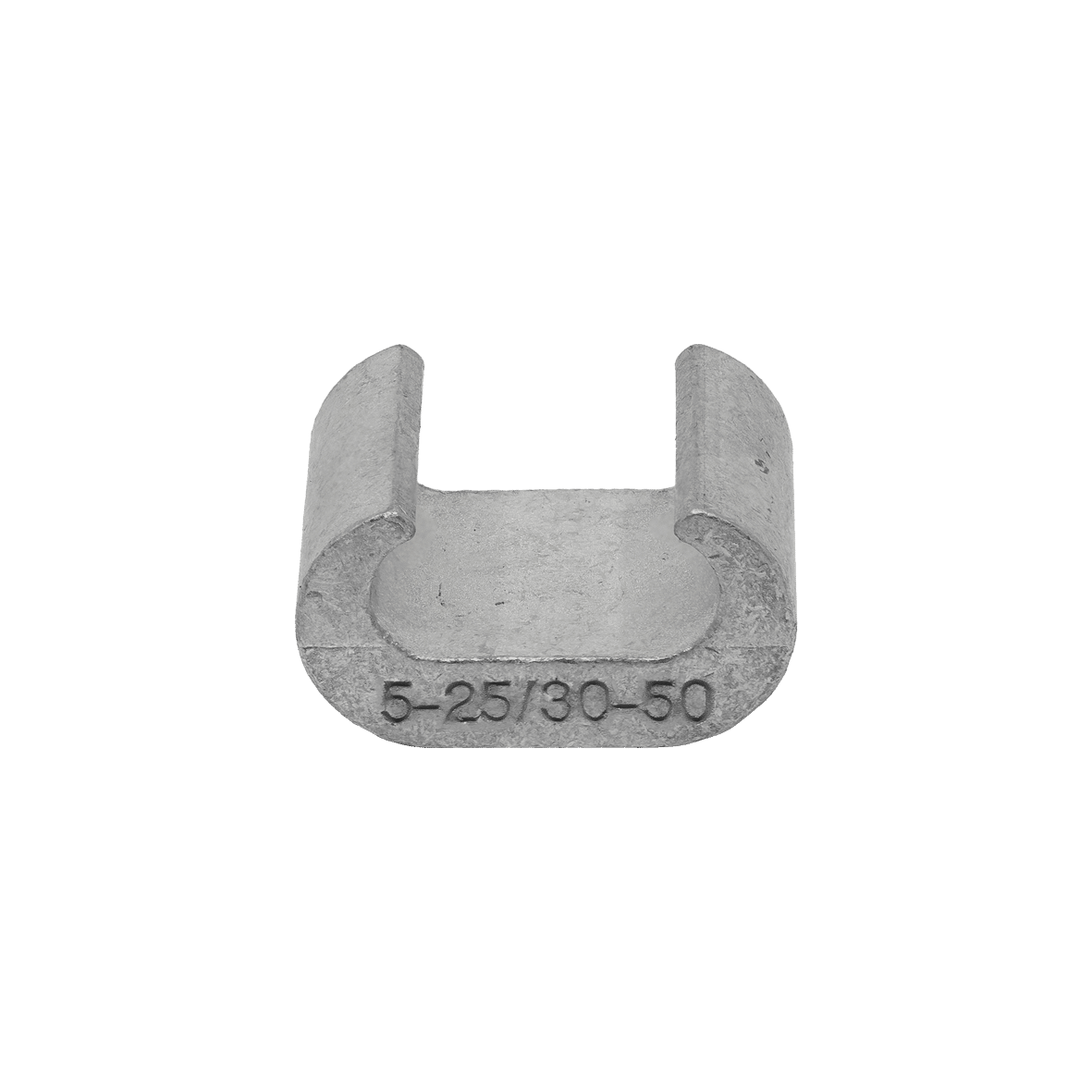

C16-25

  • Materiale: Cu 99,95 %, fortinnet Cu/Sn.
  • Unik patentert løsning.
  • Mulig å frontmate alle avgreninger.

Eksempel på merking: 5-25/30-50 Areal min.-maks. / Tot. areal min.-maks.

Elpress-logo BC6 Bakkepar BC6

Avgreningshylse for skjøting og avgrening av jordliner samt lynavlederinstallasjoner. Brukes sammen med Elpress’ sertifiserte system V600, V1300, V250.

  • REACH
  • RoHS
  • SYSELP
  • CE
  • UKCA
Legg i handlekurv Lage en produktbrosjyre
Artikkelnummer: 7309-300500
EAN: 7393487062320
El-nummer: 2000148

a (mm): 22
b (mm): 16
c (mm): 12

mm² C-hylse Cu-område, min.: 30
mm² C-hylse Cu-område, maks.: 50
Sidemating, Cu (mm²): 16/16-25, 25/(2*2,5)-25
Frontmating, Cu (mm²): 16-25/16-25, 25/(2*2,5)-10
Sidemating, Cu (AWG/MCM): #6/#6-4, #4/(2*#14)-#4
Frontmating, Cu (AWG/MCM): #6-4/#6-4-, #4/(2*#14)-#8
Overflatebeskyttelse: Tinnbelagt
Materiale: Kobber
Stk. per pakke: 100

Nettovekt (kg): 0.0218
Høyde pakke (mm): 81
Dybde pakke (mm): 84
Bredde pakke (mm): 147



Finn riktig verktøy til forbindelsen på en enkel måte



Ved hjelp av Elpress’ «Tool search» kan du få informasjon om hvilke bakker, dorer, matriser, pressverktøy og pumper du kan bruke sammen for å utføre en kontaktpressing iht. System Elpress.
