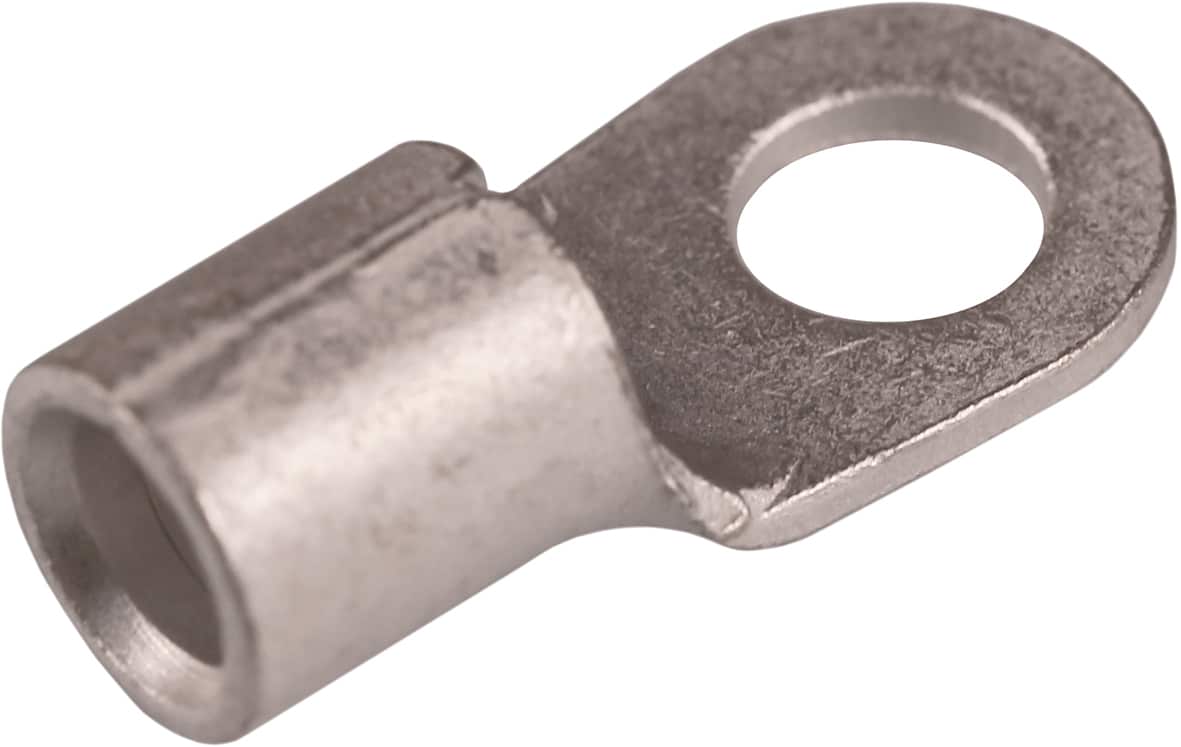

DIN 46234 sheet metal terminals 10 - 185 mm²

B10-10R

  • dimensions according to DIN 46234
  • material: 99.9% Cu, tin plated (Cu/Sn)

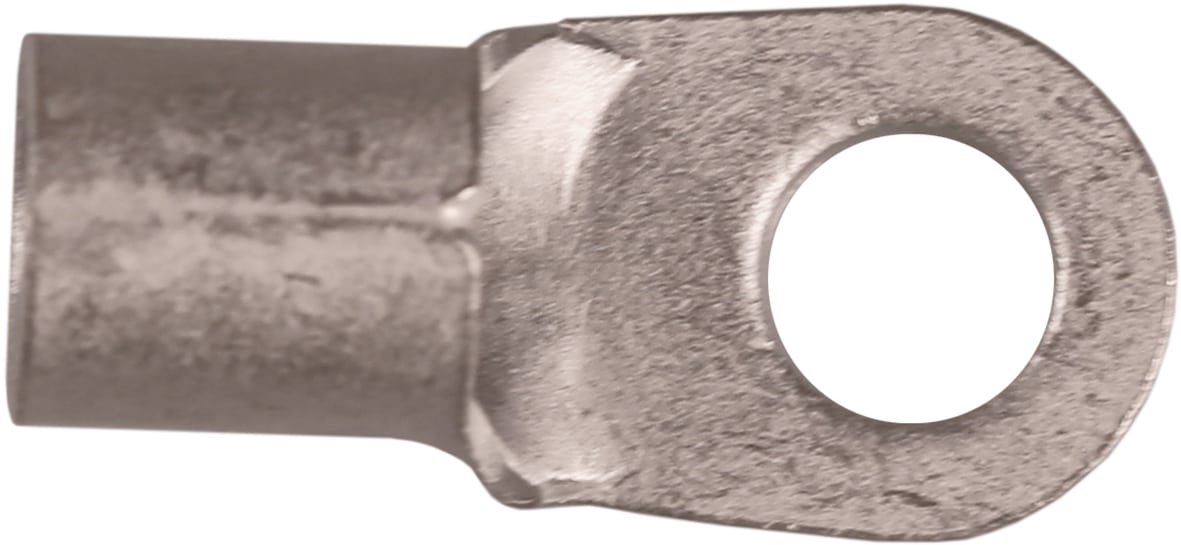

Sheet metal terminal for 10 mm² copper conductors with an M10 hole in the palm. Used with Elpress certified systems V600, V1300 or V250.

  • REACH
  • RoHS
  • SYSELP
  • CE
  • UKCA
Dodaj do koszyka Create product leaflet
Item number: 7258-265800
EAN: 7393487018488

W (mm): 18
d (mm): 4.5
L1 (mm): 8
L (mm): 21
t (mm) - palm thickness: 1.1

Screw: M10
Marking: 10

AWG/MCM Cu: 8 AWG
mm² Cu: 10
Surface protection: Tin plated
Insulation: EV000494
Flange shape: Ring shape
Material: Copper
Bolt dimension metric (M): 10
AWG-range, Min: 8
AWG-range, Max: 8
Nominal cross section, Min (mm²): 10
Nominal cross section, Max (mm²): 10
According to DIN: Yes
Pieces per pack: 100

Net weight (kg): 0.003
Height Pack (mm): 100
Depth Pack (mm): 60
Width Pack (mm): 46



W prosty sposób znajdź odpowiednie narzędzie dla swojego terminala.

Za pomocą funkcji „Wyszukiwanie narzędzi” firmy Elpress można uzyskać informacje na temat matryc, stempli, narzędzi do zaciskania i pomp, które można stosować razem, aby wykonać prawidłowe zaciskanie zgodnie z systemem Elpress.

Click here to use tool search
