Aluminium terminals 16 - 1200 mm²

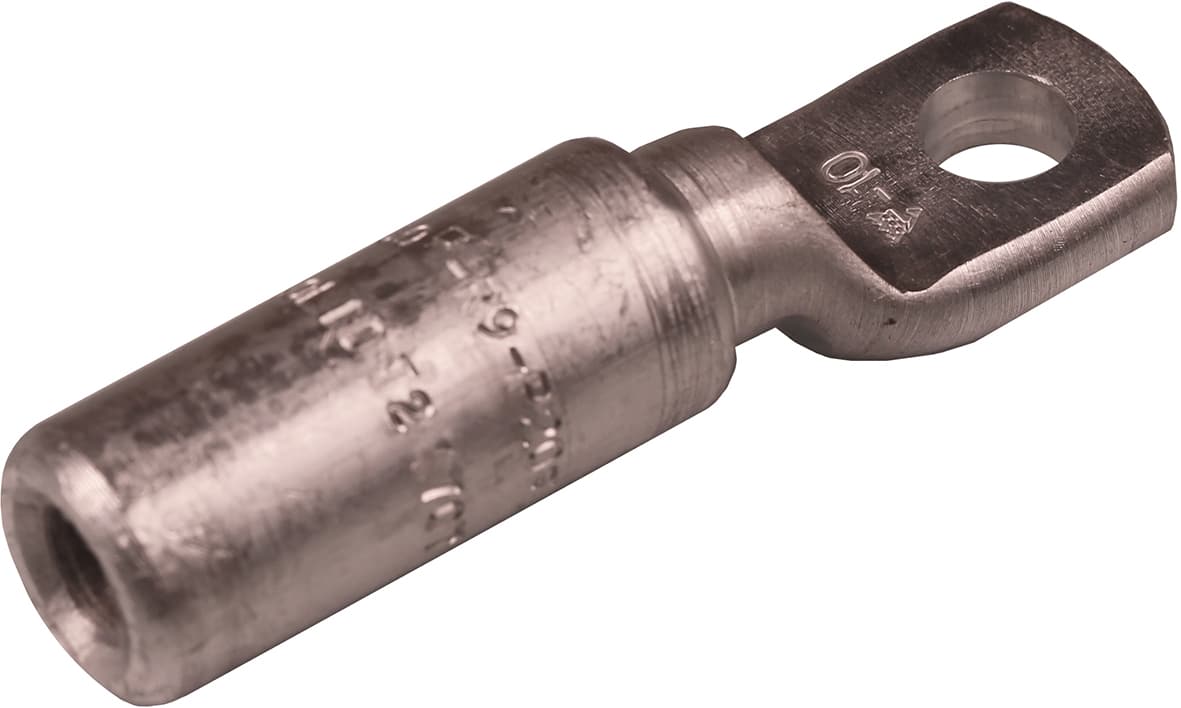

AK50-12

  • Used for connecting Al conductors to Al busbar.
  • Two crimps are needed.

Al terminal for stranded Al cable 50 mm², or for solid Al cable 70 mm² with an M12 hole in the palm. Used with Elpress certified systems V1300 or V250.

  • REACH
  • RoHS
  • SYSELP
  • CE
  • UKCA
Dodaj do koszyka Create product leaflet
Item number: 7311-401500
EAN: 7393487008786

W (mm): 27
N (mm): 14
N1 (mm): 15
P (mm): 29
d (mm): 9.6
D (mm): 20
L (mm): 90
t (mm) - palm thickness: 6
s (mm) - strip length: 45

Screw: M12

AWG/MCM Stranded Al: 1/0 AWG
AWG/MCM Solid Al: 2/0 AWG
mm² Stranded Al: 50
mm² Solid Al: 70
Number of mounting holes: 1
Material: Aluminium
Bolt dimension metric (M): 12
Cross section shape: Round/sector-shaped
Nominal cross section aluminium, SE, Min (mm²): 70
Nominal cross section aluminium, SE, Max (mm²): 70
Nominal cross section aluminium, RM/SM, Max (mm²): 50
Pieces per pack: 24

Net weight (kg): 0.047
Height Pack (mm): 85
Depth Pack (mm): 180
Width Pack (mm): 145



W prosty sposób znajdź odpowiednie narzędzie dla swojego terminala.

Za pomocą funkcji „Wyszukiwanie narzędzi” firmy Elpress można uzyskać informacje na temat matryc, stempli, narzędzi do zaciskania i pomp, które można stosować razem, aby wykonać prawidłowe zaciskanie zgodnie z systemem Elpress.

Click here to use tool search
