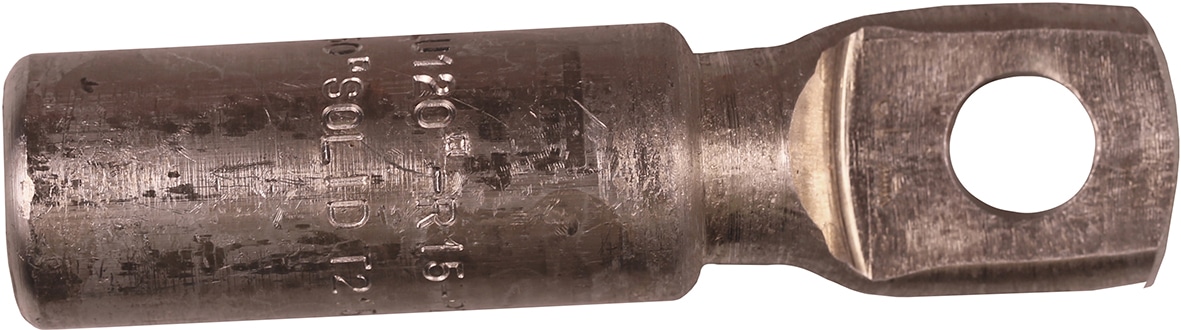

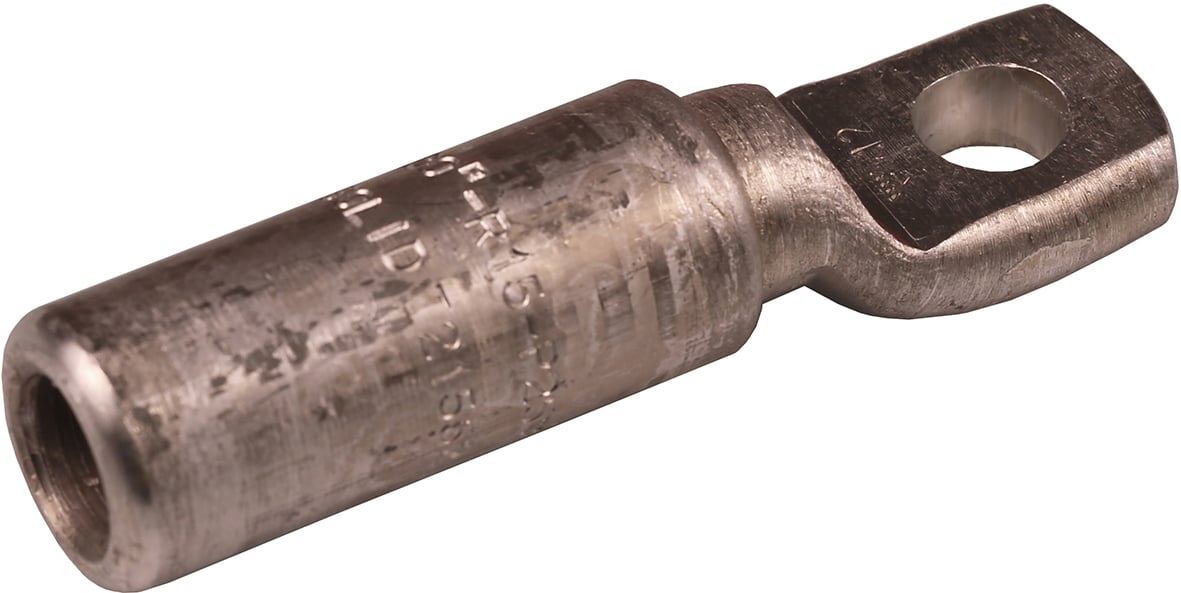

Aluminium terminals 16 - 1200 mm²

AK120-10

  • Used for connecting Al conductors to Al busbar.
  • Two crimps are needed.

Al terminal for stranded Al cable 120 mm², or for solid Al cable 150 mm² with an M10 hole in the palm. Used with Elpress certified systems V1300 or V250.

  • REACH
  • RoHS
  • SYSELP
  • CE
  • UKCA
Dodaj do koszyka Create product leaflet
Item number: 7311-402600
EAN: 7393487019843

W (mm): 27
N (mm): 14
N1 (mm): 15
P (mm): 29
d (mm): 14
D (mm): 25
L (mm): 104
t (mm) - palm thickness: 10.5
s (mm) - strip length: 60

Screw: M10

AWG/MCM Stranded Al: 4/0 AWG
AWG/MCM Solid Al: 300 MCM
mm² Stranded Al: 120
mm² Solid Al: 150
Number of mounting holes: 1
Material: Aluminium
Bolt dimension metric (M): 10
Cross section shape: Round/sector-shaped
Nominal cross section aluminium, SE, Min (mm²): 150
Nominal cross section aluminium, SE, Max (mm²): 150
Nominal cross section aluminium, RM/SM, Max (mm²): 120
Pieces per pack: 12

Net weight (kg): 0.082
Height Pack (mm): 80
Depth Pack (mm): 140
Width Pack (mm): 176



W prosty sposób znajdź odpowiednie narzędzie dla swojego terminala.

Za pomocą funkcji „Wyszukiwanie narzędzi” firmy Elpress można uzyskać informacje na temat matryc, stempli, narzędzi do zaciskania i pomp, które można stosować razem, aby wykonać prawidłowe zaciskanie zgodnie z systemem Elpress.
