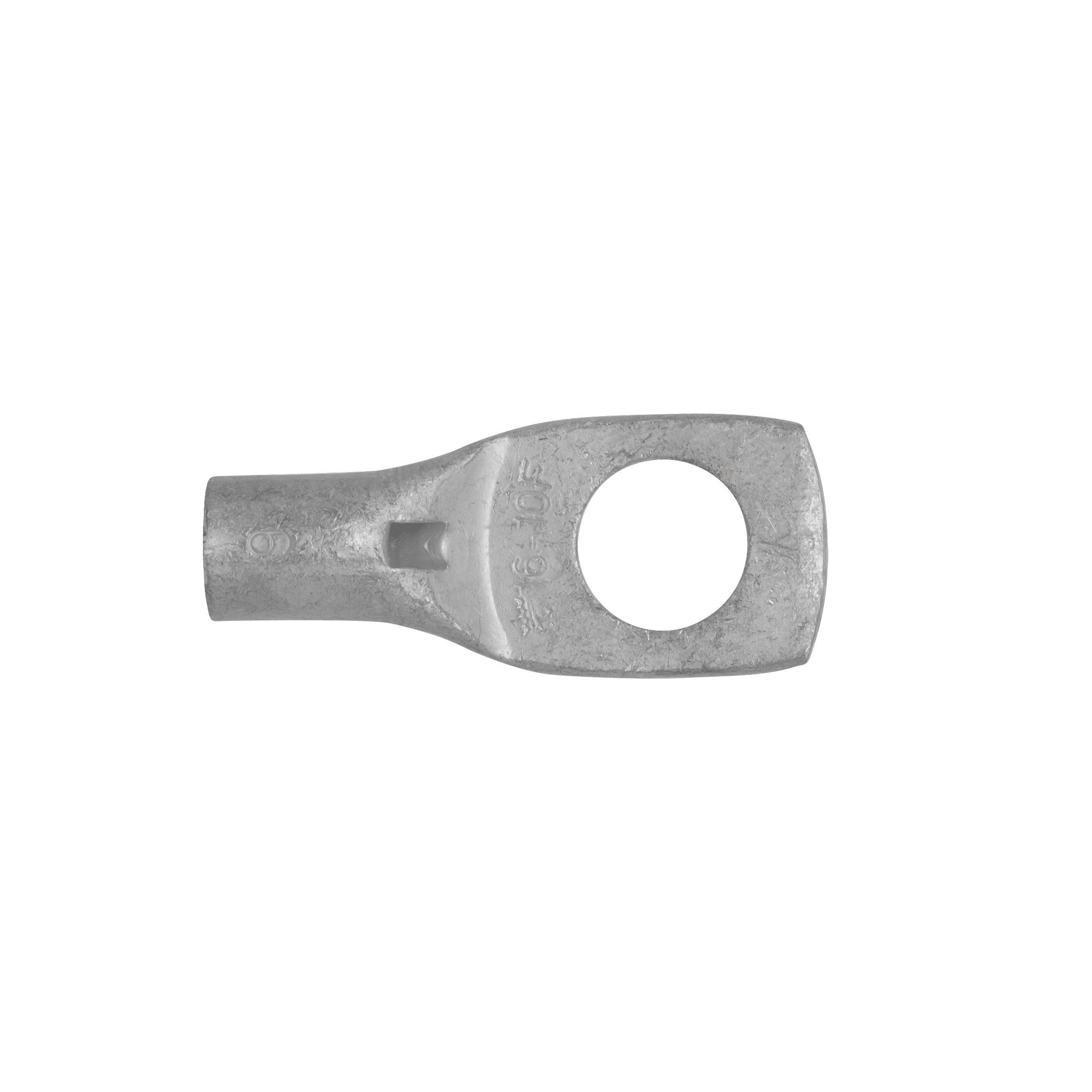

KRF rørkabelsko 16-800 mm²

KRF16-10

  • Materiale: Cu 99,95 %, fortinnet Cu/Sn.
  • Med inspeksjonshull.
  • For fåtrådet (klasse 2), mangetrådet (klasse 5) og fintrådet (klasse 6) Cu-leder.
  • For mangetrådet og fintrådet Cu-leder anbefales kontaktpressing med DUAL-systemet.

Eksempel på merking KRF: 17 (halsen) Elpress-logo 70 10F (platen)

17 = Bakke nr. 70 = mm² 10 = platehull for M10 F = type KRF for fåtrådet, mangetrådet og fintrådet leder.

  • REACH
  • RoHS
  • DNV
  • SYSELP
  • UL
  • CE
  • UKCA
Legg i handlekurv Lage en produktbrosjyre
Artikkelnummer: 7301-012300
EAN: 7393487005945
El-nummer: 2016368

W (mm): 16
N (mm): 10
N1 (mm): 11
P (mm): 21
f (mm): 1.1
d (mm): 6
D (mm): 9
L (mm): 38
t (mm) - platens tykkelse: 2.3
s (mm) - avisoleringslengde: 11

Skrue: M10
Inspeksjonshull: Ja

AWG/MCM Cu: 6 AWG
mm² Cu: 16
Overflatebeskyttelse: Tinnbelagt
Tilkoblingsvinkel: 180° (horisontal)
Flensform: Ringformet
Lederkategori: Flere
Antall monteringshull: 1
Materiale: Kobber
Boltdimensjon metrisk (M): 10
Med siktehull: Ja
AWG-størrelse: 6
Stk. per pakke: 100

Nettovekt (kg): 0.01
Høyde pakke (mm): 70
Dybde pakke (mm): 90
Bredde pakke (mm): 90



Finn riktig verktøy til forbindelsen på en enkel måte



Ved hjelp av Elpress’ «Tool search» kan du få informasjon om hvilke bakker, dorer, matriser, pressverktøy og pumper du kan bruke sammen for å utføre en kontaktpressing iht. System Elpress.
